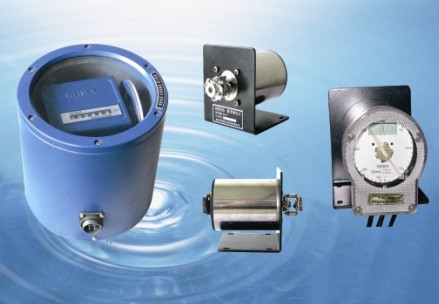

KS-10型闸门开度传感器（闸位传感器）是针对闸门测量的特点，采用光电绝对值式或机械式编码器，在内部以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量等多种方式可供用户选择。该传感器安装方便、适应性强，稳定可靠，集检测与A/D转换为一体，具有断电记忆功能。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量。其功能、特点、可靠性等深受广大水利水电工程技术人员的信赖和好评。
技术指标如下：
该传感器的技术指标主要取决于所配编码器，可选配的编码器有：
光电系列： GD-1024、GD-4096/64、GD-8192/64、GD-16384/64、GD-32768/64；
机械系列：
|
测量范围
|
5m、10m、20m、40m、80m、160m …
|
精 度
|
±0.1%×量程±1
|
|
分 辨 率
|
与所配编码器有关，如配编码器GD-32768/64，则每周分辨率512码，连续转64圈。
|
工作电压
|
DC12-24
DC5V-30V
|
|
输出信号
|
基本型：并行格雷码（B）
智能型：RS485串行通讯接口（C）、4-20mA标准模拟量（A）
|
测量误差
|
±1cm、±1mm
|
|
传输距离
|
基本型：传输最大距离400m（小于400KHz），智能型：传输最大距离：2Km
|
|
连接方式
|
齿轮连接方式、弹性联轴器连接方式、偏心联轴器联接方式、测绳挂轮重锤方式、链条链轮连接方式、弹簧自收缆方式
|
|
环境参数
|
温度： -25℃～85℃； 相对湿度： <90%(40℃)
|
防护等级
|
IP63
|
订货需知：
1、闸门开度传感器量程
2、分辨率
3、传动连接方式
4、输出信号方式
5、信号轴增量方向（面对编码器输入轴）
6、信号输入轴转1周闸位开启高度，若为双层缠绕应提供双层系数及转折点。
|
