--- 系统示意图----

----系统组成----

1、WYZ-80型智能型地下水位计
2、YD-1003型数据传输装置
3、伟思地下水自动监测系统计算机管理软件

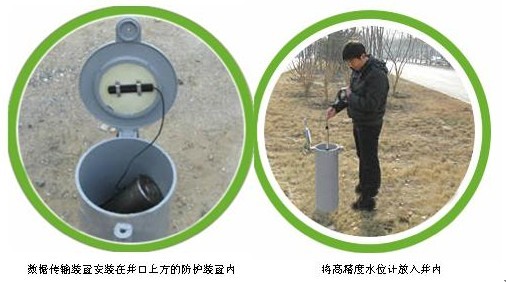

----安装示意----

----功能特点----


►先进的节电管理技术，采用普通电池即可连续工作2年以上
►数据传输装置自带高精度气压计，实现大气补偿可保证优于1毫米的水位采集精度
►设备具有最高防水等级：IP68，即使泡在水中也能正常工作；在潮湿地区和井下的潮湿环境中防水防潮性能强
►体积小巧，适用于任何观测井
►设备带有大容量存储器，保证数据完整性
►高精度数字水位计量程0～100米任选，适用范围广
►高精度水位计直接输出水位数字信号，保证了全量程的准确度，和传统的电压、电流信号输出相比，信号无干扰和衰减，数据采集精度和准确度大大提高
►高精度数字水位计不带导气孔，彻底解决了冷凝问题，探头寿命高出带导气孔的探头数倍。
►地下水自动监测系统管理软件安装在中心计算机上，通过一个接收模块负责接受各个观测井发回来的水位水温数据并同时存入数据库。完成各观测井的信息管理、水位水温等采集数据的管理、历史数据的查询、检索和导出等，系统支持主动问询和主动上报方式，上报时间间隔可任意设置

----技术参数----


YD-1003型数据传输装置
形状：圆柱形
供电方式：7.2V 5Ah锂电池供电，标准使用条件下≥3年更换一次
自带数字气压计：保证了水位的测量准确性
数据采集频率：自由设定
使用网络：GSM/GPRS制式
防水等级：IP68最高防水等级，在水中浸泡10天也能正常工作
工作温度范围：-30℃～+80℃
定时和水位计通讯功能：有
传输参量：监测到的水位、水温、现场气压、探头剩余电量、数据传输装置剩余电量及时间
远程设置功能：有，可以设置数据采集频率、数据传输时间、数据传输频率
数据存储容量：64800条记录
数据远程补采功能：有，可按时间远程补采记录中的所有数据

WYZ-80型地下水位计性能参数

压力传感器 硅电容压力传感器
保定量程 10、20、40、70、100 mH2O
过载 10*FS
精度 0.05 %FS
分辨率 0.005 %FS
响应时间 ＜10 s
工作温度范围 -20~85 ℃
补偿温度范围 0~50 ℃
温度传感器 数字式温度传感器
测温范围 -40~125 ℃
温度精度 ±0.2 ℃
温度分辨率 ±0.01 ℃
时钟精度 ±1 分钟/年
供电 3.6V AA锂电池或外部8~40V供电 V
电池寿命 10 年（1个测量记录/小时）
输出信号 RS485数字接口/MODBUS
储存器类型 Flash
储存器容量 50000 条
采集频率 1秒~99小时设定
采集模式 定时采集或命令式采集
大气压力补偿 内部气压传感器

备注：此产品可加装单钢丝或双钢丝导气电缆，请用户在订货时指明。

----管理软件----

     伟思地下水自动监测系统的管理软件采用先进的B/S构架，用户通过浏览器使用，功能完善；支持地理信息系统，图形化的用户界面，操作简单易学具有自动升级功能、完善的数据统计功能和报表输出功能；管理软件将所有观测井的各种信息如井编号、经度、纬度、井口标高等以及各个观测井的水位、温度、气压等每天的变化数据记录保存在数据库中，便于历史数据的查询检索。观测井的信息主要包括：统一编号、原始编号、地下水类型、所处区域、地面标高、孔口标高、口径经度纬度、打井日期井盖备注通讯设备编号等。）
